Армирование асфальтобетонных покрытий
Обычное покрытие современных автодорог является лишь временным решением. Когда гибкие асфальтовые покрытия подвергаются повторяющимся циклическим нагрузкам, могут возникать колеи, образование ямок и усталостные трещины (см. рис. 1). С увеличением интенсивности использования автомобилей и нагрузки на оси эта проблема усугубляется.
Простое восстановление проблемного покрытия лишь временно улучшит ситуацию, так как трещины из внутренних слоёв вскоре распространяются в новый слой, вызывая преждевременное старение асфальтобетона. Такие отражающие трещины особенно опасны, когда новые асфальтовые покрытия накладываются поверх существующих. Требуется кардинальное решение – укрепление/армирование асфальтобетона.
Цели и задачи армирования асфальтобетонных дорожных покрытий
Технические требования
Единого нормативного документа, нормирующего вопросы армирования дорожной одежды, в России нет, поскольку условия износа дорожных покрытий зависят от многих, иногда взаимоисключающих друг друга факторов. Тем не менее, общей тенденцией армирования асфальтобетона является либо обустройство новых слоев дорожного покрытия, либо установка армирующих систем. Ими могут быть геосетки/георешетки, а также армирующие устройства на основе неметаллических материалов, которые встраиваются в основную дорожную одежду при укладке.
Армирование асфальтобетона стальной арматурой ввиду малой стойкости от коррозии и увеличения собственного веса единицы длины усиливаемого участка применительно к асфальтобетону практически не применяется.
В практике проектирования используют следующие нормативные документы:
- ГОСТ Р 58818-2020, в котором опубликованы основные нормы и принципы использования укрепляющих слоев различного состава, которые усиливают дорожную одежду и подстилающее полотно асфальтобетонной трассы%
- ГОСТ Р 58406.2-2020, определяющий требования к эксплуатационным характеристикамасфальтобетонных смесей, которые находят применение в качестве выравнивающих и армирующих компонентов дорожного покрытия;
- ГОСТ 9128-2013, где приводятся технические требования к технологии составления схем армирования асфальтобетонных покрытий, в том числе, и к асфальтобетонам, содержащим полимерные армирующие добавки;
- ГОСТ Р 56419-2015, который регламентирует использованиегеосинтетических материалов, предназначенных для создания отдельных слоев дорожного покрытия.
В специальных случаях применяются также и отраслевые стандарты, нормирующие особенности армирования дорожной одежды, в частности, стекловолоконными и композитными сетками.
Выполняемые функции
Основная цель армирования асфальтобетонных покрытий — продлить срок службы и снизить затраты в течение всего срока эксплуатации за счет уменьшения структурных повреждений, которыми являются усталостное, отражательное, термическое и осадочное растрескивание. Ключевые задачи включают:
- Контроль распространения трещин;
- Обеспечение бокового ограничения (для уменьшения колейности);
- Действие в качестве влагостойкого барьера (см. рис.2) для защиты нижележащих слоев армирования дорожной одежды.
- Продление срока службы. Армирование асфальтобетонных покрытий может увеличить долговечность дорожных покрытий почти в три раза.
- Снижение затрат на техническое обслуживание. Задерживая начало ухудшения поверхности дорожного покрытия, армирование дорожных покрытий сводит к минимуму необходимость частых и дорогостоящих ремонтов.
- Улучшение структурной целостности: повышает способность покрытия противостоять нагрузкам от транспортных нагрузок и факторов окружающей среды.
- Повышение безопасности и производительности: поддержание гладкой поверхности без трещин повышает устойчивость к скольжению и комфорт водителя.
Материалы:

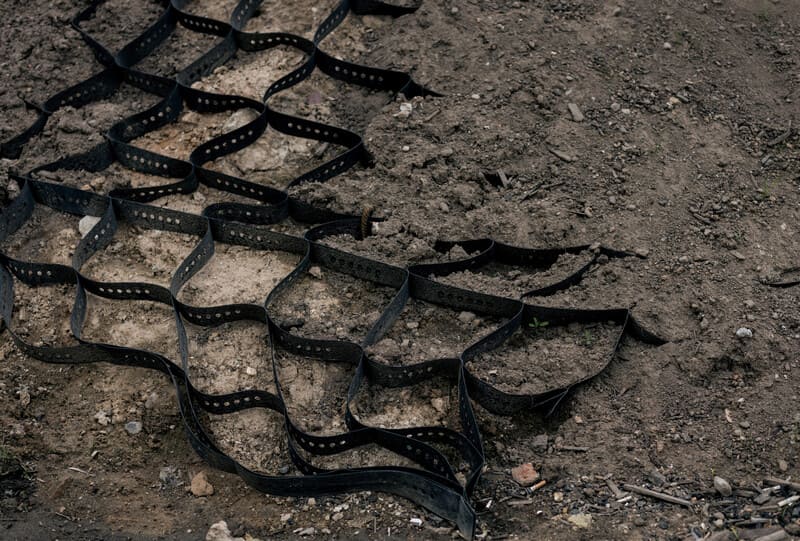

- Геосинтетика (см. рис.3): включает сетки из стекловолокна, полиэфирные геосетки и нетканые материалы для дорожного покрытия.
- Промежуточные слои (см. рис. 4): размещаются между слоями асфальта для обеспечения прочности и жесткости.
- Битумные покрытия (см. рис.5): часто наносятся на решетки для обеспечения превосходного сцепления со слоями асфальта.
Использование неметаллических материалов для армирования дорожных покрытий
Волокнистое усиление асфальтобетона и механизмы сопротивления износу
Колея — одна из самых распространённых форм деградации асфальтового покрытия, особенно в условиях высокой температуры и в местах с интенсивным движением (см. рис.6). Это происходит, когда асфальтовые смеси подвергаются постоянной деформации при повторяющихся нагрузках.
Волокна образуют трёхмерную армирующую сеть внутри асфальтовой смеси. Эта сеть улучшает внутреннюю когезию и помогает равномерно распределять приложенные напряжения по всей структуре покрытия. В результате смесь проявляет более высокую устойчивость к сдвиговой деформации под нагрузкой от транспорта.
Армирование дорожных покрытий стеклопластиковым или композитным волокном усиливает механическую блокировку между заполняющими материалами и связующим асфальтом. Этот стабилизирующий эффект снижает движение заполнителя при повышенных температурах, что является основным фактором образования колей в традиционных асфальтовых смесях.
Некоторые синтетические волокна в композитной арматуре сохраняют свою укрепляющую функцию при тяжелых условиях эксплуатации. Ограничивая поток связующего вещества и смещение заполнителя, смеси асфальта, армированные стеклопластиковыми сетками, демонстрируют лучшую стойкость к высокотемпературному колееобразованию по сравнению с неармированными смесями.
Волокна действуют как стабилизирующая среда в асфальтовой смеси, поглощая и удерживая связующее вещество асфальта (см. рис.7). Это снижает склонность связующего вещества разрушаться во время смешивания, транспортировки и размещения.
Удерживая связующее вещество внутри смеси, волокна стеклопластиковых сеток помогают обеспечить равномерное покрытие заполнителей. Это способствует стабильной работе смеси, повышению долговечности и снижению риска сегрегации.
Эффективная стабилизация связующих веществ в композитной арматуре обеспечивает лучшую устойчивость от повреждения влагой и снижению производительности, связанной со старением. Таким образом, асфальтобетонные смеси, усиленные волокном, лучше подходят для сложных задач, обеспечивая прочные покрытия на высокоскоростных автотрассах.
Разные типы стеклопластиковых сеток и композитной арматуры обеспечивают разные функциональные преимущества. Выбор должен основываться на конструкции смеси, требованиях к характеристике и условиям окружающей среды, а не на универсальном подходе. Критически важна также равномерность дисперсии армирующих волокон. Их необходимо вводить на соответствующем этапе процесса смешивания, чтобы избежать комков или неравномерного распределения, что может негативно сказаться на эффективности смеси.
